全接液箱式内浮盘

　  全接液箱式内浮盘

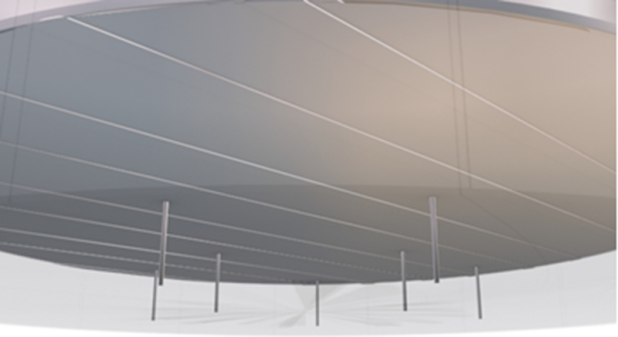

　　性能概述：全接液蜂巢内浮盘盘底平贴入液面，有效阻隔油气挥发99%以上，结构整体性好，强度高，可承载力高。

　　(1)与同类夹板蜂巢内浮盘相比较：

　　全接液箱式内浮盘平贴入液面，由于无油气孔，蜂巢内浮盘密闭效果更好，可以有效防止油气逸出;

　　(2)与浮管式浮盘相比较：

　　在使用寿命期间内，除密封橡胶更换外，基本无维护费用，而且万一发生故障，其标准化的构件均可进行拆卸，并更换，不影响浮盘整体结构;

　　(3)全接液箱式内浮盘整个浮盘均可为自身提供浮力，浮盘盘体浮力各处均匀，浮力在自重三倍左右，不存在运行时因浮力不均而导致浮盘倾斜及卡盘的现象。

　　(4)全接液箱式内浮盘，完全封闭不接触储罐储存的流体，并且焊缝都在箱体的内部，不会因为腐蚀而破坏蜂巢板结构;

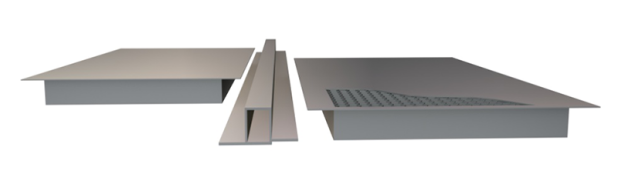

　　主要结构

　　一、行业分类：

　　按浮盘材质分类：不锈钢内浮盘、铝合金内浮盘

　　按结构性能分类：井字形不锈钢内浮盘、全接液箱式内浮盘、三角形不锈钢浮盘、六边形仿生浮盘

　　二、内浮盘产品执行标准：

　　1、产品符合《API650》标准之H内浮顶部分;

　　2、《SH3046-92石油化工立式圆筒形钢制焊接储罐设计规范》之内浮顶部分;

　　3、《SYJ1060立式圆筒形钢制油罐设计技术规范》之内浮顶部分;

　　4、铝合金材料符合《GB/T6892》及《GB/T5237》标准;

　　5、橡胶密封材料符合《GB/T5547》标准。

　　三、选型说明

　　四、部件说明

　　五、浮盘技术、质量指标：

　　1、储罐工作压力正压：1961Pa 负压：490Pa

　　2、适用介质轻质成品油及其它易挥发性液体

　　3、操作温度常温

　　4、接地电阻<10欧姆

　　5、降耗率≥95%

　　6、浮力≥浮盘自重的2倍

　　7、浮筒直径铝浮盘185mm 钢质浮盘260mm

　　8、浮盘高度1700mm~1800mm

　　9、浮盘正常使用寿命15年

　　10、浮盘周边密封带与罐壁搭量50±20mm

　　六、浮盘安装、使用与维护：

　　内浮盘的现场组装(即 内浮盘安装)：是浮盘制造过程的第二阶段，除客户另有约定外， 内浮盘安装由我公司派专业安装队进行现场施工操作。浮盘安装是一个特殊的工艺过程，我公司为此制定了《内浮盘安装操作规程》，安装人员严格按此《规程》进行安装。在安装过程中安装人员每天必须做好安装日志，并对储罐进行检查(发现问题及时通知业主)，对浮盘安装的每一工序进行自检。安装完毕，搞好浮盘卫生，并向业主提交《内浮盘安装竣工资料》，进一步与业主配合搞好充水试验。

　　内浮盘验收完毕即可投入使用。合理的使用与维护是内浮盘正常工作的保障，业主应根据我公司提供的《内浮盘使用、保养与维护守则》进行日常的使用与维护。
